Özellikler |

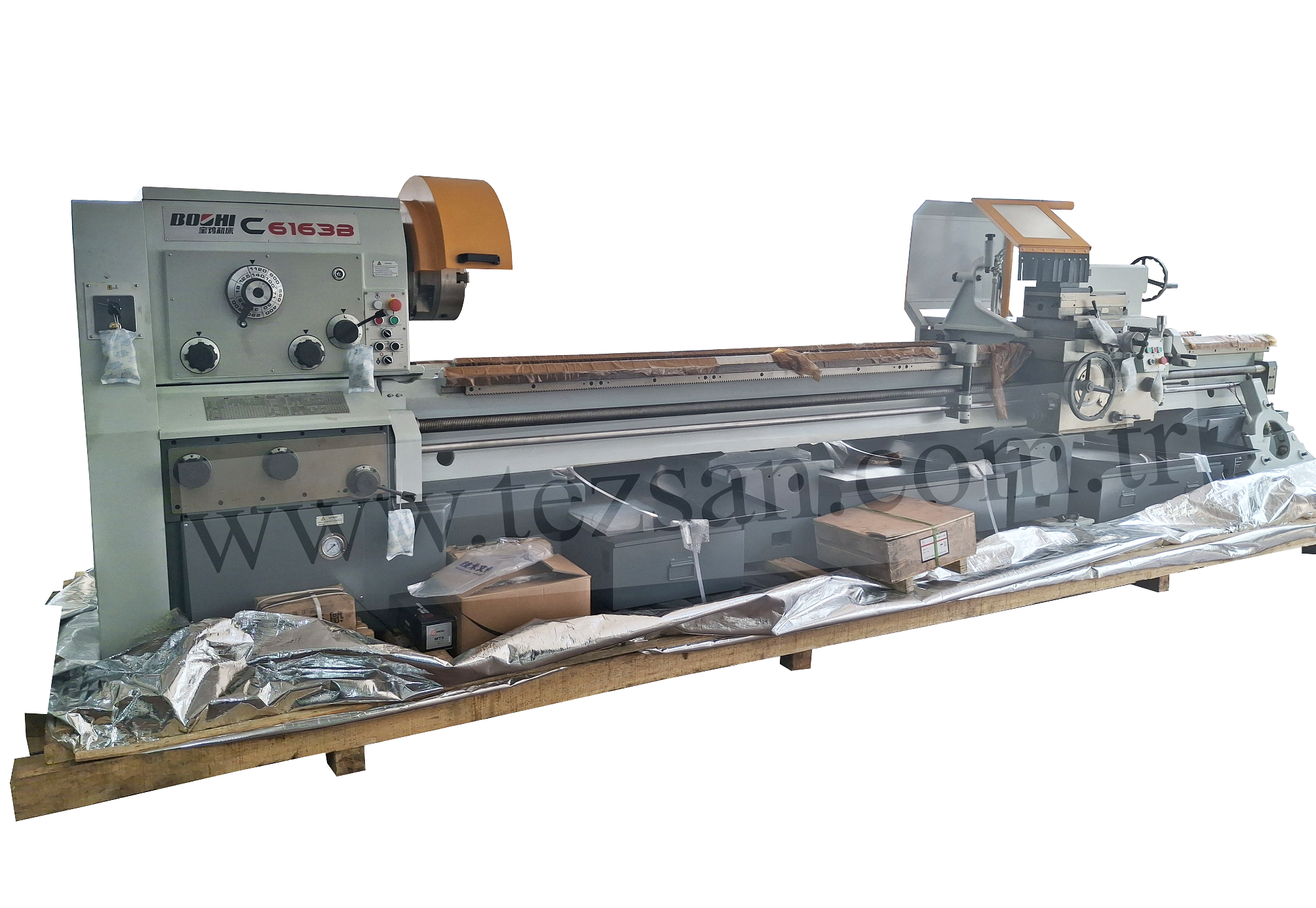

C6163B |
C6180A |
|
Banko üzeri çap |
660 mm |
830 mm |
|
Support üzeri çap |
400 mm |
540 mm |
|
Puntalar arası mesafe |
1500 / 2000 / 3000 / 4000 mm |
|
|
Azami iş parçası uzunluğu |
1400 / 1900 / 2900 / 3900 mm |
|
|
Banko uzunluğu |
3220 / 3720 / 4720 / 5720 mm |
|
|
Banko genişliği |
560 mm |
|
|
Fener mili ucu |
A1-11 |
|
|
Fener mili delik çapı |
105 mm |
|
|
Fener mili hızları |
12,5 ~ 1120 dev/dak (14 adet) |
|
|
Enine ilerleme aralığı |
0,031 ~ 7 mm/dev (64 çeşit) |
|
|
Boyuna ilerleme aralığı |
0,062 ~ 14 mm/dev (64 çeşit) |
|
|
Metrik hatve aralığı |
0,5 ~ 56 mm (38 çeşit) |
|
|
İnç hatve aralığı |
56 ~ 0,5 TPI (43 çeşit) |
|
|
Modul hatve aralığı |
0,25 ~ 7 πmm (21 çeşit) |
|
|
DP hatve aralığı |
56 ~ 4 DP (27 çeşit) |
|
|
Karşı punta çapı |
100 mm |
|
|
Karşı punta koniği |
5 mors |
|
|
Karşı punta hareketi |
250 mm |
|
|
Kalemlik ölçüsü |
32 x 32 |
|
|
Çapraz support hareketi |
200 mm |
|
|
Enine support hareketi |
480 mm |
515 mm |
|
Ana motor gücü |
11 kW |
|
|
Seri hareket motoru |
1.1 kW |
|
|
Dişli pompa basıncı |
2,5 MPa |
|
|
Yağ silindirinin çalışma basıncı |
1,2 ~ 1,5 MPa |
|
|
Makine yüksekliği (Tabanın altı ile şanzımanın tepesi arası) |
1385 mm |
1470 mm |
|
Makine uzunluğu |
3500 / 4000 / 5000 / 6000 mm |
|
|
Makine genişliği (Şanzımanın arka yüzü ile enine hareket kolu arası) |
1260 mm |
1370 mm |
|
Net ağırlık |
4200 / 4500 / 5000 / 5800 kg |
4500 / 4800 / 5300 / 6100 kg |
